फ़ायदा
इस ऊर्जा भंडारण उत्पाद के तीन अद्वितीय लाभ हैं: सुरक्षित और विश्वसनीय, बुद्धिमान और कुशल, और सुव्यवस्थित और लचीला। सुरक्षा के संदर्भ में, सिस्टम में छह सुरक्षा डिजाइन हैं: शरीर सुरक्षा, डिजाइन सुरक्षा, संरचनात्मक सुरक्षा, प्रणाली सुरक्षा, प्रबंधन सुरक्षा और अग्नि सुरक्षा, और सुरक्षा सावधानियों में कोई चूक नहीं है। यह प्रत्येक असामान्य बैटरी का सही पता लगा सकता है, दोषों का सही पता लगा सकता है, और कुशलता से अग्नि सुरक्षा और संचालन और रखरखाव कर सकता है; विस्फोट-प्रूफ + अग्नि सुरक्षा की डिजाइन अवधारणा को अपनाएं, और व्यापक रूप से सेल स्तर, पैक स्तर और कैबिनेट प्रणाली स्तर पर कई आयामों से पावर स्टेशन प्रणाली की सुरक्षा की रक्षा करें; ट्रिपल इन्सुलेशन मॉनिटरिंग और प्रोटेक्शन का एहसास करें, अर्थात् बैटरी सिस्टम के अंदर डीसी इन्सुलेशन, और बैटरी और पीसी के बीच डीसी और एसी इन्सुलेशन।
प्रदर्शन तकनीकी संकेतक
LVWO एयर कूलिंग एनर्जी स्टोरेज सिस्टम मुख्य रूप से आउटडोर शेल, बैटरी पैक, बीएमएस, एनर्जी स्टोरेज कनवर्टर (पीसीएस) और सहायक नियंत्रण प्रणाली (तापमान नियंत्रण प्रणाली, अग्नि सुरक्षा प्रणाली, आदि) से बना है। बैटरी इंस्टॉलेशन रैक एक मानक वियोज्य पूरी तरह से खुली संरचना डिजाइन को अपनाता है, और फ्रेम को उच्च गुणवत्ता वाले स्टील संरचना के साथ वेल्डेड किया जाता है; बाएं और दाईं ओर के दरवाजों को उच्च लचीलेपन, आसान स्थापना और रखरखाव के साथ जल्दी से अलग किया जा सकता है, और मशीन रूम और कंटेनर लेआउट आवश्यकताओं के किसी भी रूप के लिए अनुकूलित किया जा सकता है। बैटरी रैक में एक अच्छा वेंटिलेशन और हीट डिसिपेशन डिज़ाइन होता है, जिसका उपयोग बैटरी पैक के काम के माहौल को बेहतर बनाने के लिए किया जाता है और इस प्रकार इसकी सेवा जीवन को बढ़ाता है। पूरी प्रणाली फ्रंट वायरिंग को अपनाती है, जो स्थापना को बहुत कम करती है और शेल के अंदर बैटरी पैक के स्थान का उपयोग करती है।
(1) स्वचालित सुरक्षा कार्य।
त्वरित प्रतिक्रिया, उच्च परिशुद्धता डेटा नमूना, सही और विश्वसनीय संरक्षण फ़ंक्शन के साथ:
बैटरी पैक के लिए ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षा, और बैटरी की एक सेल के लिए ओवर-वोल्टेज और अंडर-वोल्टेज सुरक्षा;
चार्ज और डिस्चार्ज तापमान से अधिक तापमान संरक्षण;
शॉर्ट सर्किट सुरक्षा;
नए अनुकूलित गर्म एरोसोल आग बुझाने वाले उपकरण को अपनाएं;
वर्तमान सुरक्षा पर चार्ज/डिस्चार्ज;
विश्वसनीय चार्जिंग और निर्वहन
लिथियम आयरन फॉस्फेट आयन बैटरी, लंबी सेवा जीवन और उच्च विश्वसनीयता के माध्यम से कुशल चार्जिंग और डिस्चार्जिंग।
संरक्षण विधा विधा
ओवरचार्ज प्रोटेक्शन में बैटरी पैक या सिंगल यूनिट, ओवरचार्ज रीसेट वोल्टेज मान के लिए वोल्टेज रिकवरी, स्वचालित रूप से अलार्म को उठाएं।
बैटरी समीकरण समारोह
प्रत्येक बैटरी वोल्टेज इक्वलाइज़ेशन कंट्रोल के अनुसार, एनर्जी ट्रांसफर टाइप इक्वलाइज़ेशन मोड (आरक्षित)।
विभिन्न संचार कार्य।
एक ही बंदरगाह के साथ चार्ज करना और निर्वहन करना, चार्जिंग का समर्थन करना और १४० ए का निर्वहन करना, 485/कैन कम्युनिकेशन फ़ंक्शन के साथ।

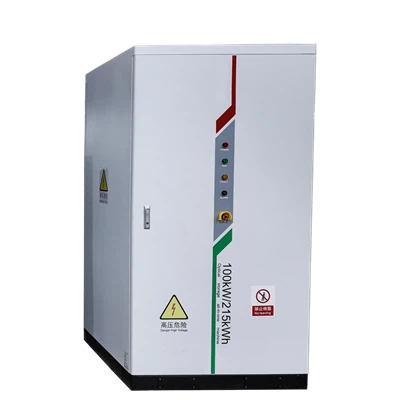

100kW/215kWh एयर कूलिंग एनर्जी स्टोरेज सिस्टम
मॉड्यूलर डिजाइन, बुद्धिमान और कुशल एकीकरण समाधान
उत्पाद आरेखण
100kW/215kWh कॉन्फ़िगरेशन सूची
| नहीं। | नाम | विशेष विवरण | मात्रा | इकाई |
| 1 | ऊर्जा भंडारण तंत्र | 100kw/215kWh | 1 | तय करना |
| 1.1 | बैटरी मॉड्यूल | 280-1 P16S 14.336KWH | 15 | तय करना |
| 1.2 | उच्च वोल्टेज बॉक्स | 768V उच्च वोल्टेज बॉक्स | 1 | तय करना |
| 1.3 | प्रकोष्ठों | 3.2V280AH | 240 | पीसी |
| 1.4 | थर्मल प्रबंधन तंत्र | 3KW औद्योगिक एयर कंडीशनर | 1 | तय करना |
| 1.5 | अग्निशमन प्रणाली | थर्मल एरोसोल आग बुझाने वाले | 1 | तय करना |
| 1.6 | बीएमएस | 1 मास्टर, 15 अधीनस्थ | 1 | तय करना |
| 1.7 | ईएम | ऊर्जा प्रबंधन प्रणाली | 1 | तय करना |
| 1.8 | पीसी | 100kw | 1 | तय करना |
| 1.9 | केबिन | गैर मानक | 1 | तय करना |
| 1.1 | डीसीडीसी मॉड्यूल | MPPT इंटरफ़ेस के साथ DCDC मॉड्यूल | 1 | तय करना |
ऊर्जा भंडारण तंत्र के पैरामीटर
| नहीं। | सामान | पैरामीटर | नोट | |
| 1 | रेटेड वोल्टेज | 768V | 240 स्ट्रिंग्स | |
| 2 | बैटरी पैक वोल्टेज रेंज | 672-864V | प्रति सेल 2.8v -3। 6V | |
| 3 | रेटेड क्षमता | 280AH | ||
| 4 | कुल ऊर्जा | 215.04KWH | ||
| 5 | श्रृंखला-समानांतर संबंध | 240S1P | 15pcs 51.2V280AH बैटरी पैक श्रृंखला में जुड़े हुए हैं | |
| 6 | बैटरी बॉक्स की संख्या | 15 | ||
| 7 | पलटनेवाला | 100kw | ||
| 8 | साइकिल जीवन | 6 से अधिक 0 00 बार (0.2C चक्र, कमरे का तापमान, क्षमता प्रतिधारण दर: 80%) | ||
| 9 | कार्य -तापमान | चार्जिंग तापमान | 0 डिग्री ~ 60 डिग्री | |
| डिस्चार्जिंग तापमान | -20 डिग्री ~ 60 डिग्री | |||
| 10 | अधिकतम प्रभार शक्ति | 100kw | ||
| 11 | अधिकतम निर्वहन शक्ति | 100kw | ||
| 12 | रेटेड आवृत्ति | 50/60Hz | ||
| 13 | अधिकतम आउटपुट शक्ति | 110किलोवाट | ||
| 14 | भेजा गया उत्पाद प्रभार | 30% -50% पावर डिलीवरी | ||
| 15 | संचार पद्धति | कैन 0/rs485 | ||
| 16 | केबिन का आकार | 1850*1060*2258 मिमी | ||
| 17 | बैटरी बॉक्स वाटरप्रूफ रेटिंग | IP55 | ||
| 18 | बैटरी बॉक्स का वजन | 2.3 टन (अनुमान) | ||
| 19 | पैकेजिंग सामग्री | लकड़ी का फूस | ||
ऊर्जा भंडारण प्रणाली का कार्य सिद्धांत आरेख
|
|
+
